DDZ型帶式輸送機用斷帶抓捕器

工作原理：

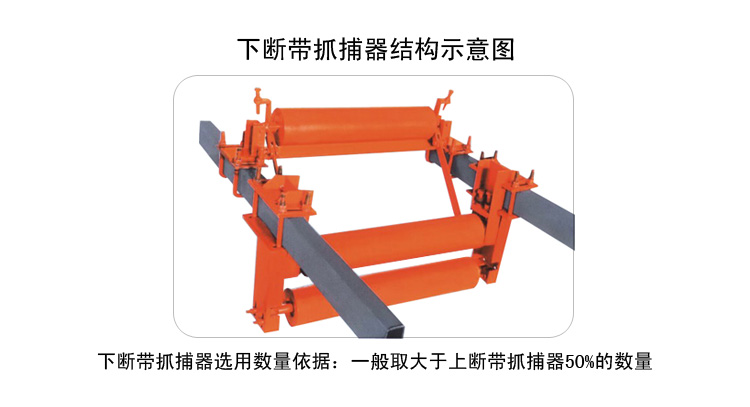

帶式輸送機用斷帶抓捕器沿帶式輸送機多處安裝，當皮帶正常動行時，中部的單向輥輪隨皮帶轉動，左右兩楔形閘塊處于皮帶下方且與皮帶不接觸，上閘塊調整到皮帶兩側，且與皮帶縱向平行。當發生斷帶時，觸動裝置使上閘塊快速轉動到皮帶上方，同時帶動楔形閘塊繼續沿楔形槽運動，將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間，阻止斷帶下滑。
工作性能：
1、正常運行時，上閘塊及楔形閘塊與皮帶不接觸，并且上閘塊旋轉至皮帶兩側，可避免阻礙煤炭運輸；
2、制動皮帶時， 以皮帶的下滑力作為驅動力，使楔形閘塊自鎖，將下滑皮帶制動，無需外動力；
3、制動時，皮帶被夾持在上閘塊和楔形閘塊之間，閘塊與皮帶為面接觸，制動面積大，對皮帶損傷小；
4、可以根據運載量，調整上閘塊調整螺栓，設定上閘塊伸入皮帶的深度；
5、采用整體式的安裝支架，其強度比分體式支架大增加，安裝方便。

技術參數：

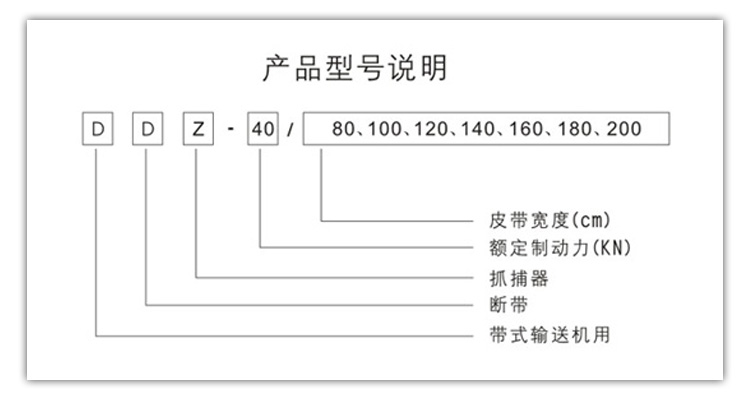

膠帶寬度：800mm-2000mm
額定制動力：40KN
機架形式：鋼性架式、落地式
托輥槽角：各種槽角
